BLACKBOX BBR1U (Analog I/O)

브랜드

Joeco

브랜드
Joeco
설명

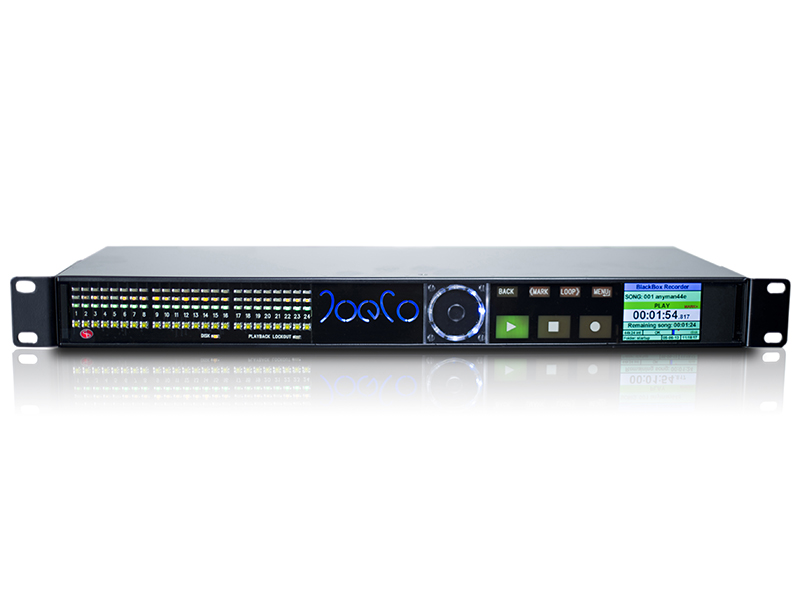

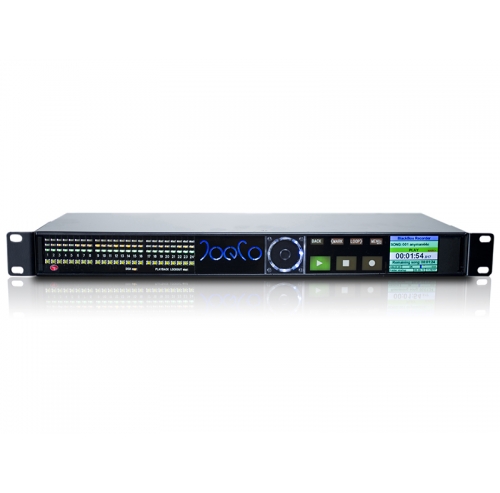

Joeco THE BLACKBOX BBR1U
(unbalanced analogue I/O)




BBR1U 멀티 트랙 레코더는 보다 전통적인 아날로그 셋업에 BLACKBOX 레코더로 알려진 고품질 레코딩과 페일 세이프 신뢰성을 제공합니다.

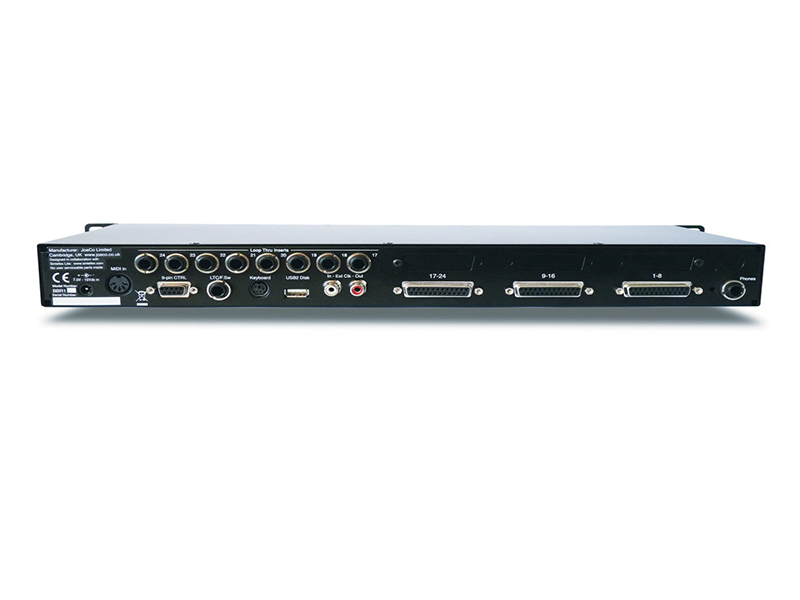

BBR1U는 장치 후면에 있는 3개의 25방향 암 D형 커넥터를 통해 표준 아날로그 콘솔의 삽입 지점을 통과하도록 설계되었습니다. (TASCAM 아날로그 형식을 통해) 콘솔에 BLACKBOX 레코더를 연결할 수 있도록 1/4인치 TRS 종료 멀티코어 롬 3개를 제공할 수 있습니다(순서로 지정). BBR1U 멀티 트랙 레코더 내에서 릴레이는 재생 중을 제외한 모든 모드에서 오디오 신호를 입력에서 출력으로 라우팅합니다. 이는 BBR의 전원 고장 시 PA를 통한 오디오가 라이브 시나리오에서 영향을 받지 않도록 추가적인 안전 수준을 제공합니다.

이 모델에서는 장치 후면의 TRS 잭에도 8개의 인서트 리턴이 제공되어 필요에 따라 추가 선외기 장비를 삽입 지점에 연결할 수 있습니다.

모든 BLACKBOX 레코더는 견고한 구조와 고유한 멀티 트랙 오디오 캡처 기능을 통해 표준을 엄격히 준수하도록 설계 및 제작되었습니다. 전문 사용자의 선택인 BBR1U 멀티 트랙 레코더는 전문 오디오 업계가 선택하고 신뢰하는 솔루션입니다. 자세한 내용은 아래를 참조하여 전체 BLACKBOX 범위에 대한 전체 정보를 다운로드하십시오.
Data sheet Download

제품 상세설명









BLACKBOX Multi-Track Recorders









General Specifications

Sample rates:

44.1kHz, 48kHz, 88.2kHz, 96kHz

Bit depth:

16 / 24 bit

Local Disk interface:

USB2

Local Disk format:

FAT32

Local File format:

Broadcast WAV (BWAV)

Media

USB2 hard disk (7200rpm recommended), USB2 flash drive 200x minimum (except for MADI and DANTE systems which have more demanding data rates), SHDC (Class 10 with suitable adapter except MADI and DANTE)

Monitoring

 1 x 1/4” TRS jack socket, headphone mix/solo

Physical

19” rack mounted 1U

Dimensions

(425mm x 150mm x 44mm)

Weight

< 2.4kg



Analog Inputs

Levels

-10dBu / +4dBu switchable

Max input level

+22dBu = 0dBFS

A-D conversion

24bit, 96kHz
106dB S/N, 96dB THD+N (typical A-weighted)



Analog Outputs

Levels

-10dBu / +4dBu switchable

Max input level

+22dBu = 0dBFS

D-A conversion

24bit, 96kHz
106dB S/N, 94dB THD+N (typical A-weighted)



Control and Synchronisation

MIDI

1 x 5-pin DIN (open loop) MIDI time code (MTC) and MIDI machine control (MMC) protocol

LTC

1 x 1/4” TRS jack socket:
Frame rates supported: 30fps, 29.97drop fps, 29.97non-drop fps, 25fps, 24fps, 23.98fps

Machine control

1 x 9-pin D, SONY PII protocol

Audio clock synchronisation

2 x RCA sockets AES3 / SPDIF Format, also used for communications to slave units

Footswitch

momentary switch on ring of LTC TRS socket

Keyboard

1 x mini DIN PS2 connector, Standard 102 key

Power

9v 16V dc (< 25W). 2.1mm dc inlet. PSU supplied



BBR1U Recorder (unbalanced analog I/O) Multi-Track Recorder

Unbalanced i/o via 3 x 25way D-sub connectors

(3 x ¼” TRS multicore looms supplied TASCAM analogue format).

Designed to plug across the insert points on a standard analogue console

Loop through outputs available on ch 17-24 on ¼” TRS jack sockets for connection

to outboard equipment
