BLACKBOX BBR1D (AES/EBU)

브랜드

Joeco

브랜드
Joeco
설명

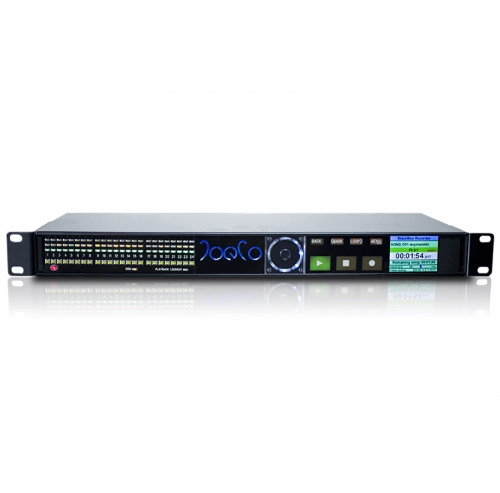

Joeco THE BLACKBOX BBR1D
(AES/EBU digital I/O)




24채널 BBR1D 멀티 트랙 디지털 레코더는 AES/EBU I/O가 장착된 디지털 믹싱 콘솔을 사용하는 전문가들에게 신뢰받는 제품입니다. 각각 8개의 입력 및 출력 채널을 전달하는 3개의 25방향 암 D형 커넥터를 디지털 믹서에 직접 연결하여 추가 A-D 변환 없이 신호를 캡처하고 반환할 수 있으며, AES/EBU 입력의 스테레오 채널 12개와 AES/EBU 출력의 스테레오 채널 12개를 제공합니다. 아날로그 입력도 계속 사용할 수 있습니다(스위치 가능). 다른 모든 BLACKBOX 레코더 기능은 변경되지 않습니다.

AES/EBU 인터페이스는 최대 96kHz까지 작동할 수 있으며 AES 표준(AES-3:2003)을 준수합니다. 또한 여러 BBR1D 단위를 데이지 체인 방식으로 연결하여 더 큰 시스템을 만들 수도 있습니다.

모든 BLACKBOX 레코더는 견고한 구조와 고유한 멀티 트랙 오디오 캡처 기능을 통해 표준을 엄격히 준수하도록 설계 및 제작되었습니다. 전문 사용자의 선택인 BBR1D 멀티 트랙 디지털 레코더는 전문 오디오 업계에서 선택하고 신뢰하는 솔루션입니다. 자세한 내용은 아래를 참조하여 전체 BLACKBOX 범위에 대한 전체 정보를 다운로드하십시오.
Data sheet Download

제품 상세설명









BLACKBOX Multi-Track Recorders









General Specifications

Sample rates:

44.1kHz, 48kHz, 88.2kHz, 96kHz

Bit depth:

16 / 24 bit

Local Disk interface:

USB2

Local Disk format:

FAT32

Local File format:

Broadcast WAV (BWAV)

Media

USB2 hard disk (7200rpm recommended), USB2 flash drive 200x minimum (except for MADI and DANTE systems which have more demanding data rates), SHDC (Class 10 with suitable adapter except MADI and DANTE)

Monitoring

 1 x 1/4” TRS jack socket, headphone mix/solo

Physical

19” rack mounted 1U

Dimensions

(425mm x 150mm x 44mm)

Weight

< 2.4kg



Analog Inputs

Levels

-10dBu / +4dBu switchable

Max input level

+22dBu = 0dBFS

A-D conversion

24bit, 96kHz
106dB S/N, 96dB THD+N (typical A-weighted)



Analog Outputs

Levels

-10dBu / +4dBu switchable

Max input level

+22dBu = 0dBFS

D-A conversion

24bit, 96kHz
106dB S/N, 94dB THD+N (typical A-weighted)



Control and Synchronisation

MIDI

1 x 5-pin DIN (open loop) MIDI time code (MTC) and MIDI machine control (MMC) protocol

LTC

1 x 1/4” TRS jack socket:
Frame rates supported: 30fps, 29.97drop fps, 29.97non-drop fps, 25fps, 24fps, 23.98fps

Machine control

1 x 9-pin D, SONY PII protocol

Audio clock synchronisation

2 x RCA sockets AES3 / SPDIF Format, also used for communications to slave units

Footswitch

momentary switch on ring of LTC TRS socket

Keyboard

1 x mini DIN PS2 connector, Standard 102 key

Power

9v 16V dc (< 25W). 2.1mm dc inlet. PSU supplied



BBR1D Recorder (AES/EBU digital I/O) Multi-Track Recorder

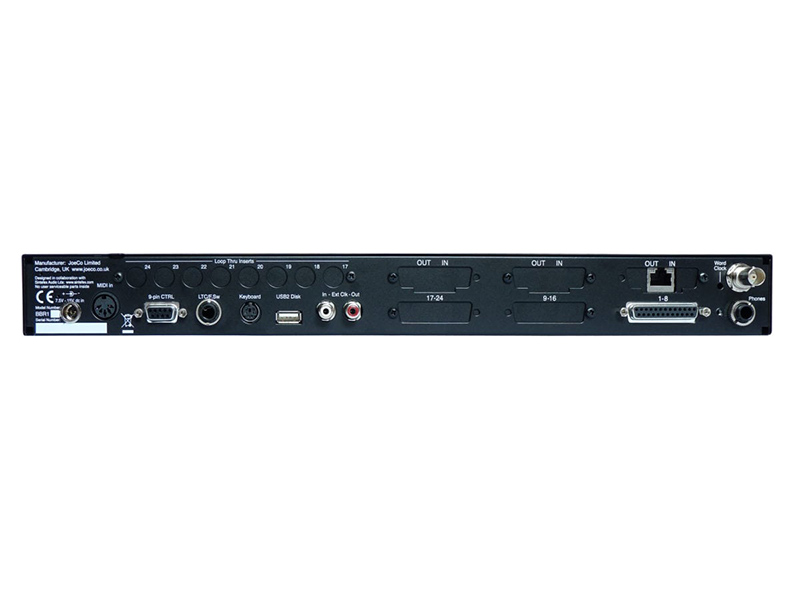

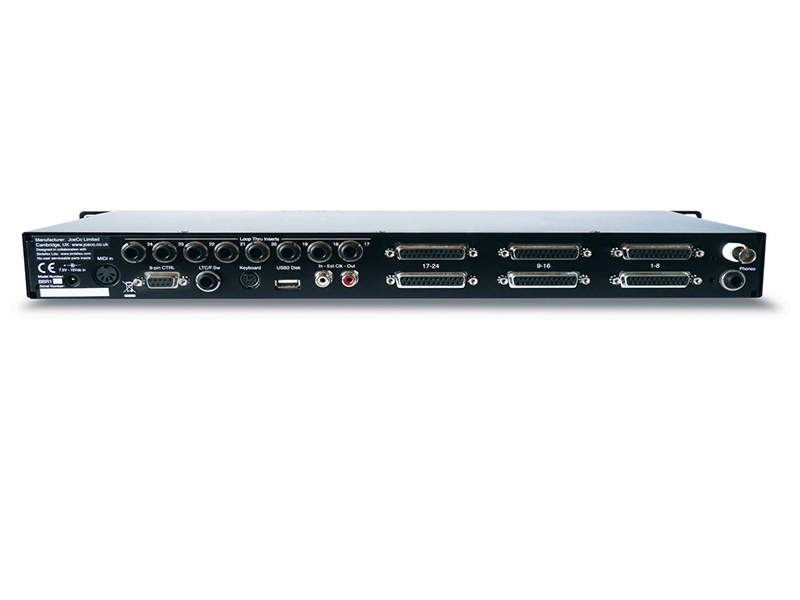

AES3 (2003) i/o via 3 x 25way D-sub connectors upper row.

(Yamaha format pin out standard).

Word clock input on BNC.

Unbalanced analogue as BBR1U (cable looms not supplied)

Loop through outputs as BBR1U available on analogue i/o only.

Power: 30W PSU supplied.

Other connectors as BBR1U
